用途：

此類產品多用于傳統柴油發動機，風扇采用機械風扇，風扇大多與發動機直連。

結構型式：

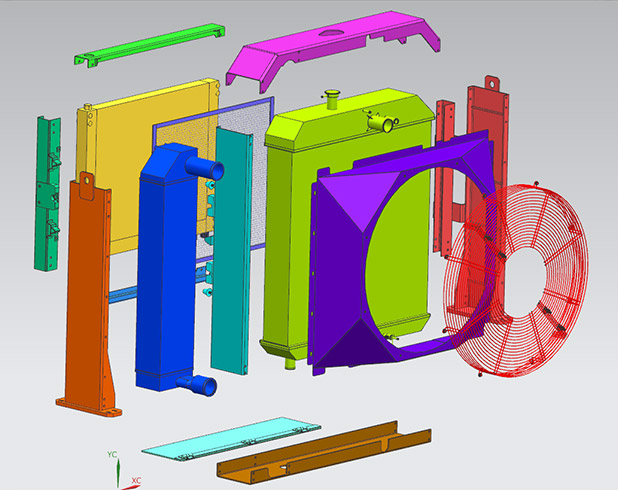

此種類型的冷卻系統主要包括水散熱器、中冷器、油冷器（液壓油散和/或傳動油散）、膨脹水箱和冷卻風扇，采用吹風式結構，水散熱器與中冷器并聯，液壓油散熱器與水散熱器串聯，即冷卻風先通過風罩經過水散熱器、中冷器芯體，經過水散熱器的風再經由液壓油散熱器芯體排到艙外，經過中冷器的風直接排到艙外。主要布置方式是水散熱器、中冷器并聯；

特點：

a. 風阻小、可靠性高；

b. 使用環境惡劣，條件要求苛刻，故采用防堵設計，且安裝有防塵網，防塵網采用抽插結構形式固定在液壓油散熱器框架上，當液壓油散熱器鎖結構打開，防塵網可隨液壓油散熱器向外翻轉。清理時，將防塵網抽出即可，非常方便；

c. 油散熱器一端采用鉸鏈連接形式固定在水散熱器側邊框，另一端采用鎖結構固定在水散熱器和中冷器之間的支撐邊框，其特點是，油散熱器可從艙門處自由開合，方便清理雜物。油散熱器與水散熱器閉合處，安裝有防撞緩沖橡膠塊和限位固定塊。其特點是：第一，當液壓油散熱器閉合時，對水散熱器會產生撞擊力，防撞橡膠塊可有效起到緩沖作用；第二，液壓油散熱器閉合時，限位固定塊可起到導向作用，鎖緊后又起到承重作用。

應用范圍：

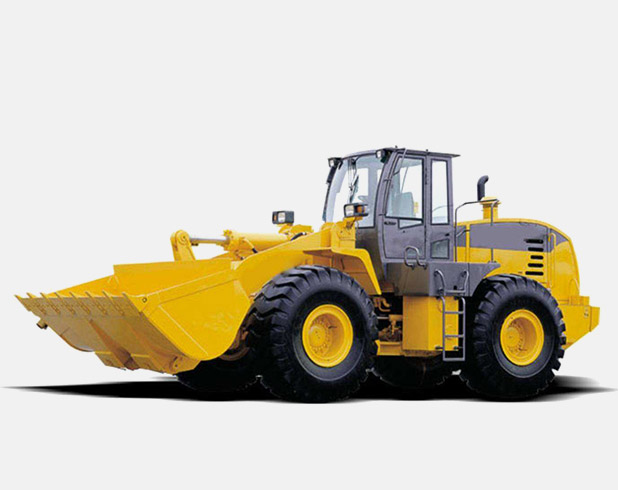

大型裝載機、推土機、挖掘機等。
